氣動蝶閥內部結構

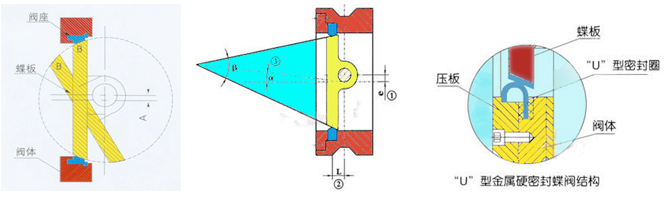

氣動蝶閥內部結構：
1、彈性座密封結構
彈性座密封結構，采用偏心蝶板安裝在閥桿上，其邊績?yōu)榍蛐�、錐形兩種，并與彈性密封圈相配合.密封圈做成L形和U形兩種，與蝶板密封面相吻合。密封副在介質壓力作用下，產生微小的彈性變形，從而實現密封。根據閥門的公稱通經，公稱壓力選擇其結構形式，根據承壓受力設計密封圈壁厚。
2、多層次密封結構
多層次密封結構，采用軟硬多疊層式金屬圈，將多疊層密封圈固定在蝶板上，使其不發生彎曲和移動，并有效避開了介質對疊層密封圈的直接沖刷，閥座密封面采用耐磨性能極佳的硬質合金焊條堆焊，從而提高了蝶閥的使用壽命。并具有金屬硬密封和彈性密封的雙重優點，無論在高溫或低溫情況下，均具有優良的密封性能。采用三維偏芯結構設計，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能。板構
1、彈性座密封結構
彈性座密封結構，采用偏心蝶板安裝在閥桿上，其邊績?yōu)榍蛐�、錐形兩種，并與彈性密封圈相配合.密封圈做成L形和U形兩種，與蝶板密封面相吻合。密封副在介質壓力作用下，產生微小的彈性變形，從而實現密封。根據閥門的公稱通經，公稱壓力選擇其結構形式，根據承壓受力設計密封圈壁厚。
2、多層次密封結構
多層次密封結構，采用軟硬多疊層式金屬圈，將多疊層密封圈固定在蝶板上，使其不發生彎曲和移動，并有效避開了介質對疊層密封圈的直接沖刷，閥座密封面采用耐磨性能極佳的硬質合金焊條堆焊，從而提高了蝶閥的使用壽命。并具有金屬硬密封和彈性密封的雙重優點，無論在高溫或低溫情況下，均具有優良的密封性能。采用三維偏芯結構設計，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能。板構

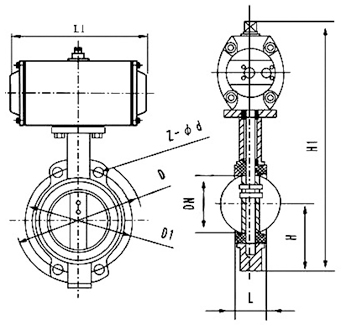

氣動蝶閥CAD設計圖：
3、中線型結構
中線型結構，由閥體、內襯里層（聚四氟乙烯或橡膠）和（不銹鋼閥板或鍍鉻鋼閥板）、閥軸組成，其介質流線型的結構設計近似于直線，調節性能好，密封結構為居中心線型密封，密封性能可靠達到雙向密封零泄漏，可以任意位置安裝。
