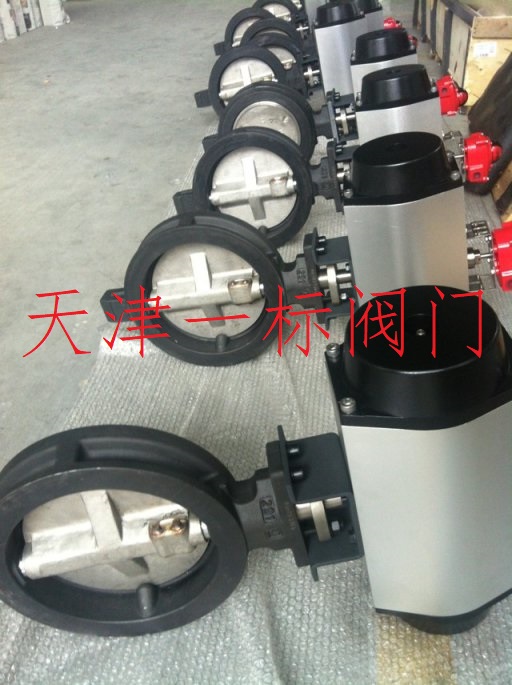

63000RA-50 63000RA-63 63000RA-83 63000RA-110 63000RA-143 63000RA-160 63000RA-200 63000RA-235 63000RA-280 63000RA-375
天津市一標閥門制造有限公司
產品名稱：63000RA-50 63000RA-63 63000RA-83 63000RA-110 63000RA-143 63000RA-160 63000RA-200 63000RA-235 63000RA-280 63000RA-375
產品品牌：天津一標
連接形式：對夾、法蘭、卡箍、焊接
公稱通徑：DN50～DN3600
公稱壓力：PN6、PN10、PN16、PN25
試驗壓力：公稱壓力×1.1倍
外表噴涂：噴涂
驅動形式：手動、氣動、電動、液動
適用溫度：-29～425℃（碳鋼）-40～＋550℃（不銹鋼）
閥體材質:304.306.316L.WCB.HT200
連接法蘭：JB/T79．GB913．HG20592
適用介質：空氣、水、蒸汽、油及硝酸、醋酸等腐蝕性流體
作用方式：切斷型，調節型,手動控制
電源電壓：220VAC、24VAC
輸入信號:4～20mA/1～5VDC/0～20mA/0～10VDC
63000RA系列閥門氣動執行器標準規范（SPECIFICATIONS）
|
型號 |
63000RA |
|
規格 |
63、83、110、143、160、200、235、280、375 |
|
結構及輸出方式 |
活塞式齒輪、齒條結構角行程輸出 |
|
作用方式 |
雙氣控型 單氣控型（彈簧返回型） |
|
氣源壓力 |
單/雙氣控型：300、400、500、600KPA |
|
配管借口 |
RC1/8、RC1/4、RC3/8 |
|
輸出角度 |
0～90°、0～60° |
|
性能 |
額定轉角偏差（±5%）、基本誤差（帶定位器時）（±5%）、回差（帶定位器時）（±2%） |
|
環境溫度 |
標準型（-20～+80℃）、高溫型（-20～+150℃）、低溫型（-40～+80℃） |
|
主要零件材質 |
氣缸/活塞/氣缸蓋：鋁合金 ；輸出軸：碳鋼； 螺栓螺母：不銹鋼 |
|
表面涂層 |
氣缸(硬質陽極氧化處理)、氣缸蓋(環氧樹脂） |
|
選購附件 |
E/P定位器、P/P定位器、空氣過濾減壓器、限位開關、電磁閥、保衛閥、調速器、位置發送器、****** |
|
選購設備 |
手動操作機構、特殊空氣配管及特殊接頭、低溫環境型、高溫環境型、防環境腐蝕型、指定涂側層 |
